Для того чтобы на одном чертеже показать движение во времени сразу нескольких рыночных параметров, часто используют графики, где каждому временному интервалу соответствует вертикальный отрезок с горизонтальными штрихами — бар. Подобно случаю линейных графиков, правило соответствия момента времени на горизонтальной оси и интервала времени, за который рассчитываются ценовые параметры, может быть выбрано различным образом, но оно должно быть одним и тем же на протяжении всего трафика.
Бар строится по следующим правилам (рис. 2.8):
над моментом времени, соответствующим рассматриваемому интервалу времени, рисуется вертикальный отрезок, вертикальная координата верхней точки которого равна максимальной цене актива за данный интервал времени, а вертикальная координата нижней точки — минимальной цене;
слева от бара рисуется горизонтальный штрих, соответствующий цене открытия (т.е. цене первой сделки) для рассматриваемого интервала времени;
справа от бара строится горизонтальный штрих, соответствующий цене закрытия (или цене последней сделки) для данного интервала.

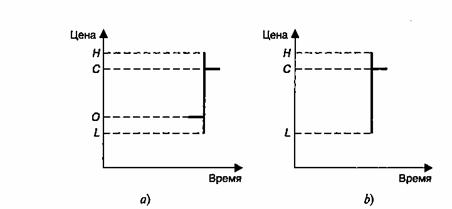

Рис. 2.8. Построение бара штрихового графика цен
(О — цена открытия, С — цена закрытия, Ь — минимальная цена,
Н — максимальная цена для выбранного интервала времени)
