Правила


На рисунке IX.D представлены символы, которые могут использоваться в типичной схеме движения форм. Следует подчеркнуть, что символы не имеют ничего общего с символами, используемыми в детальной схеме процесса. В принципе, символы могут обновляться как угодно. Эти символы не очень подходят для представления автоматизированных инструментов, компьютерной обработки и компьютерных файлов. Следует отметить, что среди них нет символа решения. В зависимости от ситуации в компании, возможно, потребуется использовать уникальный список символов.

Надо стремиться к тому, чтобы схема была составлена сверху вниз и слева направо. Поскольку это не всегда возможно, следует стараться избегать пересечения и обратного направления линий.

Составление схемы движения форм продвигается не слишком быстро. Построение хорошей схемы сложного административного бизнес-процесса обычно требует нескольких попыток.


Правила

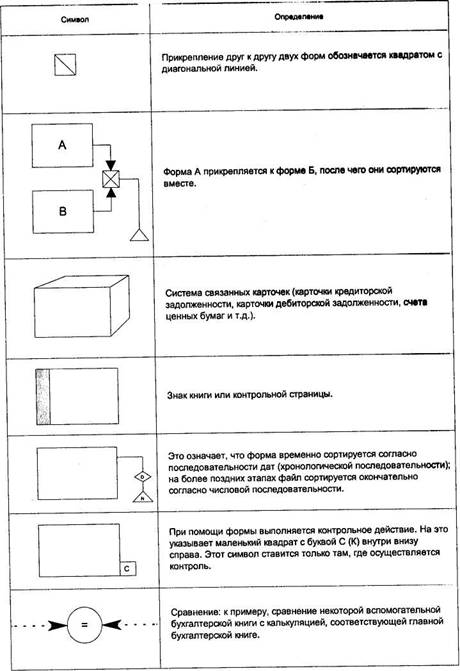

Рисунок IX.D Определения символов, связанных со схемой обращения форм
