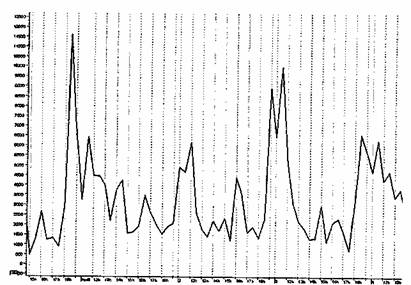

Рис. 2.4. Линейный график торговых объемов 30-минутных
интервалов для акций РАО ЕЭС России

Кроме того, если в случае «тиковых» данных абсциссы точек графика представляют собой точные значения времени, то в случае отображения параметров, характеризующих рынок на определенном временном интервале, выбор значений координат точек по горизонтальной оси может быть различным. Например, для цен открытия и закрытия в качестве абсцисс точек могут выбираться соответственно моменты начала и окончания текущего временного интервала, тогда как для максимальной, минимальной и средневзвешенной цен можно взять любое значение времени из данного интервала. Вообще говоря, неважно, какое правило выбрать для определения горизонтальной координаты точки, необходимо лишь, чтобы это правило соблюдалось для всего графика. В этом случае графики с различным выбором такого правила будут отличаться между собой лишь сдвигом по горизонтальной оси на величину, не превышающую выбранного интервала времени.
Если для разметки оси времени всегда используется только обычная арифметическая шкала, то для разметки вертикальной координатной оси используются как арифметическая, так и логарифмические шкалы (рис. 2.6 и 2.7). Арифметическая шкала с одинаковой ценой деления выбирается в тех случаях, когда диапазон изменений параметра, отображаемый на графике, невелик относительно значений самого параметра.
