Создание пиктограммы подсистемы

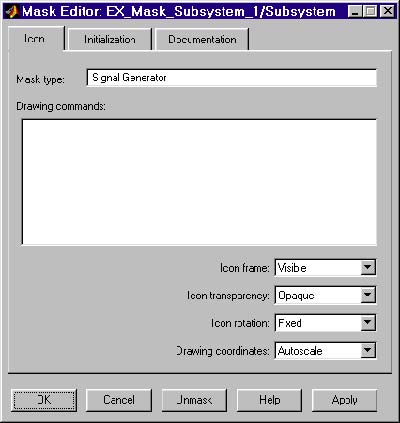

Пиктограмма подсистемы создается с помощью вкладки Icon (Пиктограмма) редактора маски. Окно редактора маски с открытой вкладкой Icon показано на рисунке 9.10.5.



Создание пиктограммы подсистемы



Вкладка содержит следующие элементы:

Drawing commands – Область ввода команд рисования. Команды рисования являются выражениями допустимыми в языке MATLAB.

Icon frame – Список позволяющий выбрать способ отображения рамки пиктограммы:

Visible – Рамка видна.

Invisible – Рамка не видна.
