Создание окна параметров

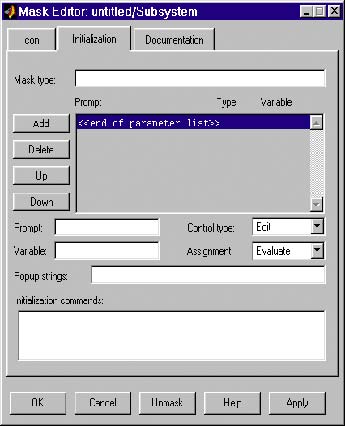

Окно параметров создается с помощью вкладки Initialization (Инициализация) редактора маски.

Для создания поля ввода параметра с его описанием необходимо выполнить следующие действия:

Нажать кнопку Add (Добавить).

Ввести описание параметра в поле Prompt (Подсказка). В качестве описания параметра обычно используется его название в виде текста, например, “Gain”, “Constant value” ит.п.

Указать идентификатор параметра в поле Variable (Переменная). Естественно, что это должен быть один из тех идентификаторов, который использовался при задании параметров блоков внутри подсистемы (хотя это не обязательно, поскольку параметр может быть использован и для модификации самого окна диалога). Все переменные, идентификаторы которых заданы на вкладке Initialization, помещаются в Mask Workspace – локальную рабочую область маски и являются доступными только внутри подсистемы.





Выбрать тип элемента интерфейса задающего параметр из списка Control Type:

Edit – Редактируемое поле ввода.

Checkbox – Флажок.

Popup – Раскрывающийся список. В этом случае вграфе Popup Strings (Элементысписка) необходимо ввести элементы списка, разделенные символом вертикальной черты. Например, выражение alpha|beta|gamma задаст список из трех элементов: alpha,beta и gamma.
