Настройка Simulink LTI-Viewer


С помощью команды Edit\Viewer Preferences… выполняются следующие виды настройки:

Установка единиц измерения (вкладка Units).

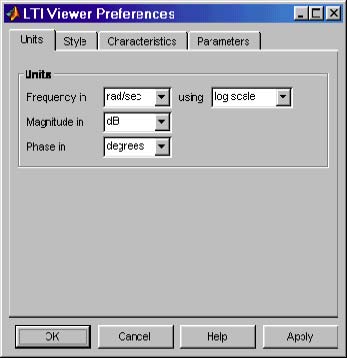

Вид окна при настройке единиц измерения показан на рисунке 11.6. Вкладка Units окна позволяет задать единицы измерения частоты (рад/c или Гц), уровня (dB или абсолютные единицы), фазы (градусы или радианы), а также установить вид шкалы частоты (логарифмический или линейный).

Установка стиля графиков (вкладка Style).



Настройка Simulink LTI-Viewer



На данной вкладке можно выполнить настройку шрифтов окна Simulink LTI-Viewer (панель Fonts), выбрать цвет осей графиков (панель Colors), а также задать нанесение линий сетки на графики (флажок Show grids).
