Для построения доступны следующие графики (диаграммы):

step – Реакция на единичное ступенчатое воздействие.

impulse – Реакция на единичное импульсное воздействие.

bode – Логарифмические амплитудная и фазовая частотные характеристики.

bode mag – Логарифмическая амплитудная частотная характеристика.

nyquist – Диаграмма Найквиста.

nichols – Годограф Николса.

sigma – Сингулярные числа.

pole/zero – Нули и полюса системы.



Использование Simulink LTI-Viewer 3

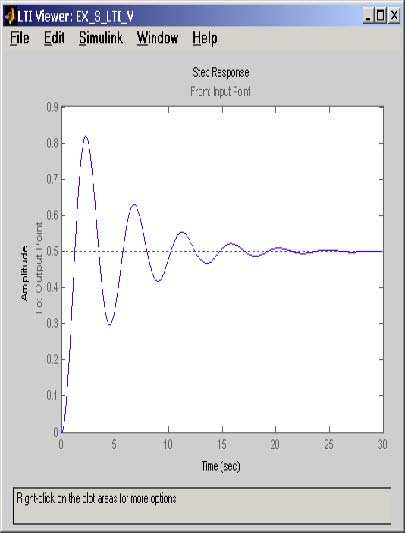

На рисунке 11.5 приведен пример окна Simulink LTI-Viewer с несколькими различными характеристиками исследуемой системы.
