Использование редактора пиктограмм iconedit


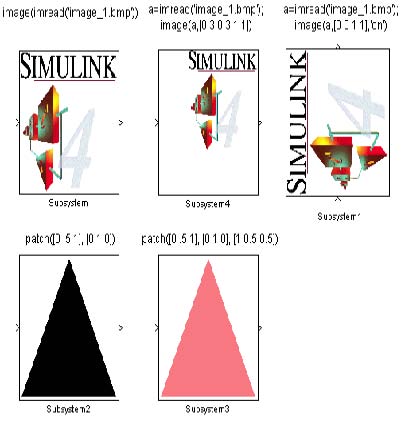

Для создания пиктограмм можно также использовать редактор пиктограмм iconedit.



Для его вызова используется команда:

iconedit('modelname','Subsystem'),



где modelname – имя файла модели (без расширения),

Subsystem – имя подсистемы, для которой будет создаваться пиктограмма.



Пиктограмма создается по точкам, расположение которых указывается с помощью мыши. Между собой точки соединяются прямыми линиями. Для того, чтобы начать новую линию необходимо нажать клавишу n на клавиатуре. Для отмены создания последней точки используется клавиша d. Выход из редактора с автоматическим обновлением пиктограммы осуществляется клавишей q. По завершении работы с редактором необходимо также закрыть его окно рисования. Кроме обновления пиктограммы завершение работы с редактором пиктограмм сопровождается выводом в командной строке MATLAB графической команды, обеспечивающей построение пиктограммы. Пример пиктограммы, созданный с помощью iconedit, его окно рисования, а также текст команды, обеспечивающей построение пиктограммы, показаны на рисунке 9.10.10.
