Графический интерфейс отладчика Simulink моделей


Запуск графического интерфейса отладчика возможен одним из двух способов:

С помощью команды меню Tools/Debugger окна Simulink модели.

С помощью кнопки Графический интерфейс отладчика Simulink моделей панели инструментов окна Simulink модели.

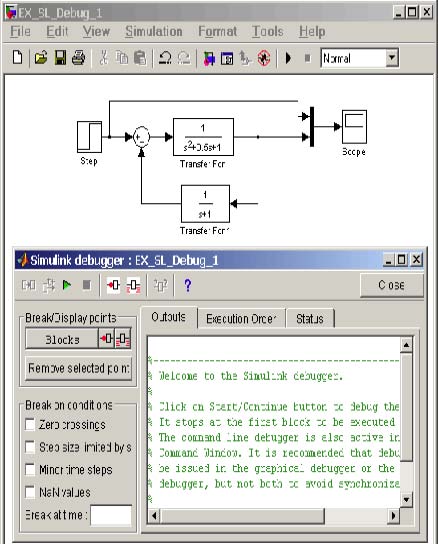

После запуска отладчика на экране появится его окно (смотри рисунок 13.1).



Окно отладчика содержит следующие элементы:

Панель инструментов;

Список контрольных точек Break/Display points;

Панель задания точек прерывания по условию Break on conditions;

Главное окно отладчика.



Графический интерфейс отладчика Simulink моделей
