Графопостроитель ХУ Graph


Назначение: Строит график одного сигнала в функции другого (график вида Y(X)). Параметры: x-min – Минимальное значение сигнала по оси X.

x-max – Максимальное значение сигнала по оси X

y-min – Минимальное значение сигнала по оси Y.

y-max – Максимальное значение сигнала по оси Y

Sample time – шаг модельного времени.



Блок имеет два входа: верхний вход предназначен для подачи сигнала, который является аргументом (X), нижний – для подачи значений функции (Y).

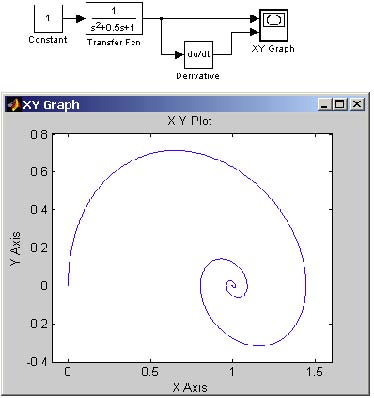

На рисунке 9.2.12, в качестве примера использования графопостроителя, показано построение фазовой траектории колебательного звена.

Графопостроитель можно использовать и для построения временных зависимостей. Для этого на первый вход следует подать временной сигнал с выхода блока Clock. Пример такого использования графопостроителя показан на рисунке 9.2.13.
