Блок умножения Product 2




Блок может использоваться для операций умножения или деления скалярных, векторных или матричных сигналов. Типы входных сигналов блока должны совпадать. Если в качестве количества входов указать цифру 1 (один вход), то блок можно использовать для определения произведения элементов вектора.

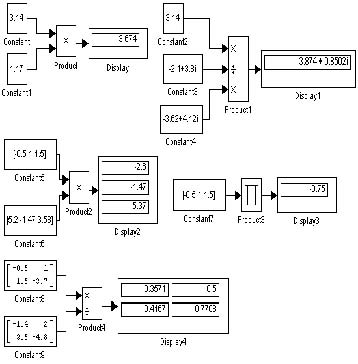

Примеры использования блока Product при выполнении скалярных и поэлементных операций показаны на 9.6.4.





При выполнении матричных операций необходимо соблюдать правила их выполнения. Например, при умножении двух матриц необходимо, чтобы количество строк первой матрицы равнялось количеству столбцов второй матрицы. Примеры использования блока Product при выполнении матричных операций показаны на рисунке 9.6.5. В примере показаны операции формирования обратной матрицы, деление матриц, а также умножение матриц.
