Блок шинного формирователя Bus Creator


Назначение:

Формирует шину из сигналов различных типов.





Параметры:

Signal naming options -Способ именования сигнала. Выбирается из списка:

Inherit bus signal names from input ports -Наследовать имена входных сигналов.

Require input signal names to match signals below -Требуется ввести имена сигналов.

Number of inputs ports -Количество входных портов.

Signals in bus -Список сигналов, объединяемых в шину.

Rename selected signal -Новое имя выделенного сигнала. Параметр доступен, если выбрана опция Require input signal names to match signals below. Блок позволяет объединять любые сигналы (векторные, матричные, комплексные, действительные и целые разных типов) в единую шину. Такая шина позволяет сократить количество соединительных линий в модели. Для разделения шины на отдельные составляющие необходимо использовать блок Bus Selector.



Окно параметров блока позволяет отыскать блок, который является источником сигнала. Для такого поиска необходимо выделить название сигнала в списке Signals in bus и нажать с помощью мыши кнопку Find. Блок являющийся источником выбранного сигнала будет выделен цветом.

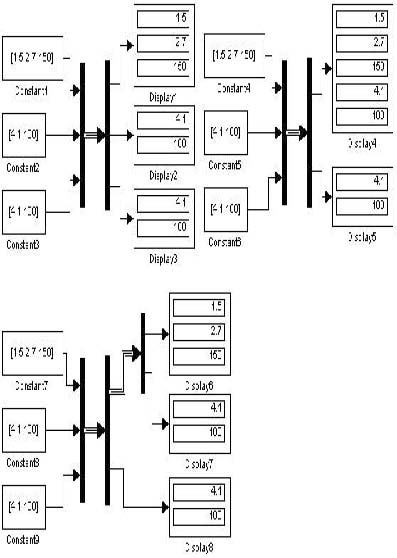

На рисунке 9.7.4 показан пример формирования шины с помощью блока Bus Creator и окно параметров этого блока. Там же показан, выделенный цветом, источник сигнала signal 2 -блок Constant3, найденный с помощью изложенной выше процедуры.
