Блок побитовых логических операций Birwise Logical Operator


Назначение:

Реализует одну из базовых логических операций по отношению к целому числу в двоичном представлении.

Параметры:

Bitwise operator – Вид реализуемой логической операции (выбирается из списка):

AND – Логическое умножение (операция И).

OR – Логическое сложение (операция ИЛИ).

XOR – Исключающее ИЛИ (операция сложения по модулю 2).

NOT – Логическое отрицание (НЕ).

SHIFT_LEFT – Поразрядный сдвиг влево.

SHIFT_RIGHT – Поразрядный сдвиг вправо.

Second operand – Второй операнд. Задается шестнадцатеричным числом в символьном виде.



Одним из операндов блока Birwise Logical Operator является сигнал, подаваемый на вход блока, а вторым – параметр блока Second operand.

Входными сигналами блока должны быть без знаковые переменные типа uint8, uint16 или uint32.

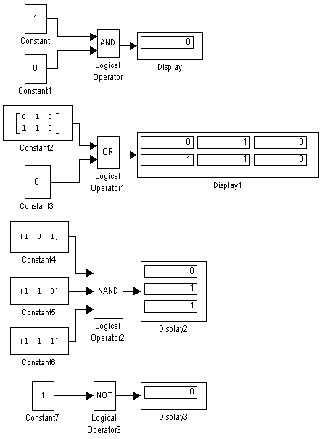

Входной сигнал блока может быть скалярным, векторным или матричным. Если входной сигнал – вектор или матрица и второй операнд также вектор или матрица, то блок выполняет поэлементную логическую операцию, при этом размерность операндов должна совпадать. Если один из операндов – вектор или матрица, а другой операнд – скаляр, то блок выполняет логическую операцию для скалярного операнда и каждого элемента векторного или матричного операнда. Размерность выходного сигнала, в этом случае, будет определяться размерностью векторного или матричного операнда.
