Блок ограничения Saturation


Назначение:

Выполняет ограничение величины сигнала.



Параметры:

Upper limit -Верхний порог ограничения.

Lower limit -Нижний порог ограничения.

Treat as gain when linearizing (флажок) -Трактовать как усилитель с коэффициентом передачи равным 1 при линеаризации.



Выходной сигнал блока равен входному если его величина не выходит за порог ограничения. По достижении входным сигналом уровня ограничения выходной сигнал блока перестает изменяться и остается равным порогу. На рисунке 9.5.1 показан пример использования блока для ограничения синусоидального сигнала.



Блок ограничения Saturation

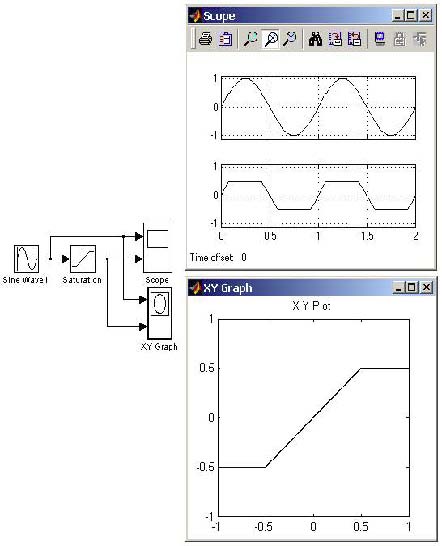

На рисунке приводятся временные диаграммы сигналов и зависимость выходного сигнала блока от входного.
