На рис. 11.1 и 11.2 приведены для сравнения столбиковый и пункто-цифровой графики, иллюстрирующие динамику сделок с фьючерсным контрактом на индекс S&P 500 для одного периода времени. В чем-то графики схожи, в чем-то - нет. На обоих отражены основные изменения цени тенденций, однако метод графического представления данных различен. Обратите внимание на чередующиеся столбцы "крестиков" и "ноликов" на рисунке 11.2. Первые показывают рост цены, вторые, соответственно, падение. Если при внесении очередного "крестика" соответствующий столбец поднимается на одну клетку выше предшествующего столбца, также построенного из "крестиков", регистрируется прорыв вверх.
Соответственно, когда столбец "ноликов" понижается на одну клетку относительно предыдущего, происходит прорыв вниз. Обратите внимание, насколько более наглядно изображаются прорывы на пункто-цифровом графике, в отличие от столбикового.
Эти прорывы, конечно же, могут рассматриваться как сигналы к занятию соответствующих позиций. Мы коснемся этого вопроса несколько позже, однако уже из этих примеров видно одно из преимуществ пункто-цифрового графика, а именно - более высокая точность и удобство выявления сигналов изменения тенденции.
Примеры на рис. 11.3 и 11.4 демонстрируют еще одно важное преимущество пункто-цифрового графика - его гибкость. На всех трех графиках этого типа (рис. 11.2- 11.4) показана одна и та же динамика цены. Цена клетки на всех трех графиках одинакова и равняется одному пункту (1.00). Однако на рис. 11.2 критерий реверсировки (т.е. количество клеток, необходимых для разворота) равен одной клетке. Это означает, что график фиксирует каждое изменение цены в обратном направлении на величину, равную цене одной клетки.

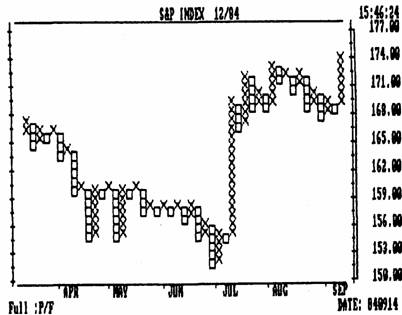

Рис. 11. 2. Пункто-цифровой график того же контракта S&P 500 за тот же период времени. Цена каждой клетки равна 1.00, используется одноклеточная реверсировка.
