Выделим столбцы, соответствующие входам. В них нет строк, содержащих единицы. Тогда найдем строку, содержащую максимальное число нулей. Такая строка соответствует нейрону 7. Заменим нули (в выделенной совокупности столбцов) на единицы, положим
Выделим столбцы, соответствующие «возбужденным» входам и не находим строк, содержащих единицы. Тогда найдем первую строку с максимальным числом нулей. Это строка, соответствующая нейрону 13. Заменим нуль на единицу, нейрону 13 присвоим признак «возбужден», полагаем
Выделим столбцы, соответствующие множеству «возбужденных» входов. В них нет строки с единицами, но единственная строка с максимальным числом нулей соответствует нейрону ВыхЗ. Заменим нуль на единицу. Однако статус этого нейрона особый, и значение т, как и признак «возбужден», ему не присваивается.
Исключим нейрон 13 из рассмотрения.
Выделим множество столбцов, соответствующих «возбужденным» входам, т. е. нейронам 1 и 2. Ищем в этих столбцах строку с единицами, затем с максимальным числом нулей, но таковых нет. Следовательно, необходимо ввести дополнительные связи. Для этого в каждом столбце найдем первую сверху транзитивную связь и заменим ее на единицу. Тогда данная сеть дополнится динамическими цепочками возбуждения 1
ВыхЗ.

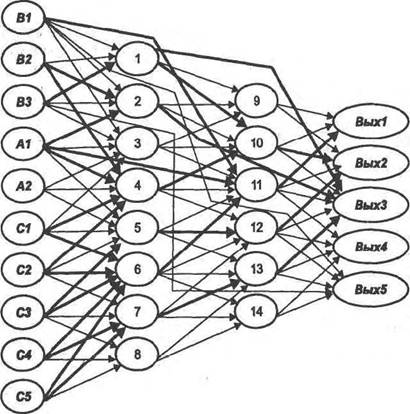

Построение трассы решения R3 закончено, и сеть имеет вид, представленный на рис. 3.9.
